MW-M3-Żeńskie końcówki drążków
Przegląd łożysk
Znane również jako łożysko Aurora; Typ gwintu wewnętrznego prawego; Seria Precyzyjna
Specyfikacja łożyska
| Specyfikacje wymiarowe/dane obliczeniowe | |
| Nr łożyska | MW-M3 |
| Typ gwintu | Prawa ręka |
| Konfiguracja wątku | Kobieta |
| B - Otwór kulowy | 3,000 mm |
| W - Szerokość kuli | 6,00 mm |
| H - Szerokość główki | 4,75 mm |
| A - Od podstawy do środka | 21,00 mm |
| D - Średnica łba | 12,50 mm |
| K - Średnica trzpienia | 8,00 mm |
| J - Szerokość klucza płaskiego | 7,00 mm |
| Średnica kuli | 7,93 mm |
| C - Głębokość gwintu [mm] | 10,00 mm |
| Rozmiar wątku | M3 x 0.5 |
| Klasa wątku | -6H |
| a1 - Zamontowany kątownik z przesunięciem kątowym | 13 º |
| a3 - Kąt niewspółosiowości – zamontowany na śrubie pasowanej | 25 º |
| a4 - Kąt niewspółosiowości — mocowanie na sworzniu | 62 º |
| Maksymalna nośność statyczna promieniowa | 4,972 N |
| Przybliżona wielkość Waga | 10 g |
| Rodzaj smarowania | Nic |

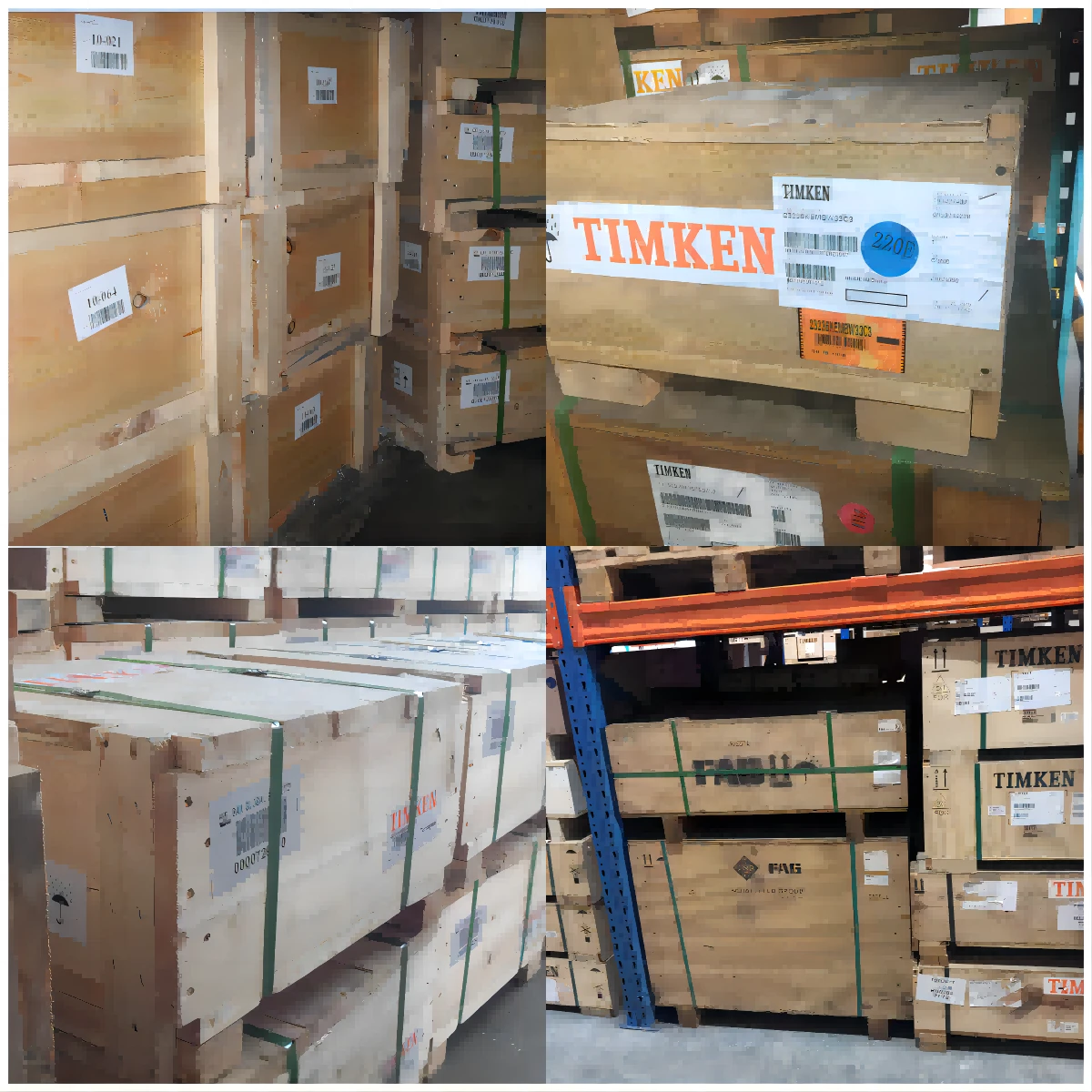

Nasz pokaz magazynu Timken
